1,材料
球销材料：合金结构钢40Cr/35CrMo/42CrMo GB/T3077-1999;
球壳材料：中碳钢35#/45#T699-199或合金结构钢40Cr GB/T3077-1999;
防尘罩材料：CR氯丁胶或PU高密度聚氨酯；
塑料球座材料：高耐磨性、高强度的POM改性塑料；
弹簧材料：采用高弹性、高强度、高淬透性的硅锰弹簧钢；
螺母材料：高淬透性的中碳钢材料；
2,工况要求
工作载荷:(5KN-24KN)(依球径大小而定)，工作频率：0.5-1.5Hz，工作摆角：≤极限角度的80%
3,性能要求
| 外球接 | 拉杆 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1, 工作力矩:2-10N·M ( 转动 ) | 1, 工作力矩:5-16N·M ( 摆动 ) | ||||||||||||||
| 2, 刚性位移：≤0.1mm | 2, 刚性位移：≤0.15mm | ||||||||||||||
| 3, 抗压脱强度：拉脱力30-70KN，压脱力25-45KN(与球径成正比) | 3, 拉脱强度：30-80KN(与球径成正比) | ||||||||||||||
| 序号 | 产品型号 | 工作载荷(>=500000) | 拉杆总成 | 外球接总成 | 内球接总成 | ||||||||||

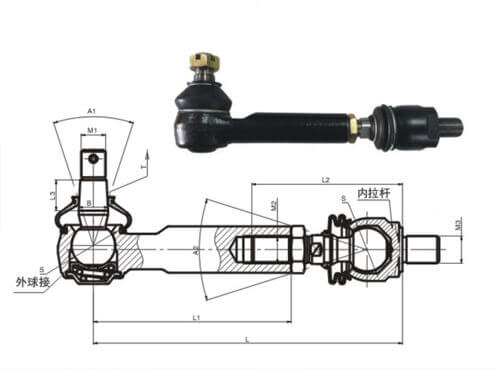

| 中心距(L) | 球径(S1) | 锥度大径(B) | 锥长(L3) | 锥比(T) | 螺纹(M1) | 摆角(A1) | 长度(L1) | 螺纹(M2) | 球径(S2) | 长度(L2) | 螺纹(M3) | 摆角(A2) | |||
| 1 | USJ-ZZL008-00 | ≤±5KN | 282±10 | SΦ24 | Φ20 | 20 | 01:10 | M14*1.5 | 36-40° | 178 | M18*1.5 | SΦ25 | 134 | M20*1.5 | 36-40° |
| 2 | USJ-ZN910-00/ZZ954-00 | ≤±5KN | 277±10S | SΦ24 | Φ19.6 | 20 | 01:10 | M14*1.5 | 40-44° | 175 | M18*1.5 | SΦ25 | 137 | M20*1.5 | 34-40° |
| 3 | USJ-ZN913-00/ZZ951-00 | ≤±16KN | 240±10 | SΦ32 | Φ19.4 | 19 | 01:10 | M16*1.5 | 36-40° | 142 | M18*1.5 | SΦ28 | 128 | M20*1.5 | 38-40° |
| 4 | USJ-ZN775-00/ZZ9524-00 | ≤±16KN | 265±10 | SΦ32 | Φ21.5 | 22.5 | 01:10 | M18*1.5 | 36-40° | 191 | M20*1.5 | SΦ28 | 109 | M20*1.5 | 36-40° |
| 5 | USJ-ZN823-00/ZZ991-00 | ≤±16KN | 233±10 | SΦ32 | Φ21.5 | 22.5 | 01:10 | M18*1.5 | 36-40° | 153 | M18*1.5 | SΦ35 | 110 | M20*1.5 | 36-40° |
| 6 | USJ-ZN811-00/ZZ961-00 | ≤±20KN | 267±10 | SΦ35 | Φ26.5 | 31 | 01:10 | M20*1.5 | 30-36° | 135 | M24*1.5 | SΦ35 | 167 | M22*1.5 | 30-36° |
| 7 | USJ-ZN773-00/ZZ946-00 | ≤±20KN | 407±10 | SΦ35 | Φ26.5 | 31 | 01:10 | M20*1.5 | 36-40° | 275 | M24*1.5 | SΦ35 | 167 | M24*1.5 | 30-36° |
| 8 | USJ-ZN939-00/ZZ1005-00 | ≤±24KN | 315±10 | SΦ40 | Φ30.4 | 33 | 01:10 | M24*1.5 | 40-44° | 177 | M24*1.5 | SΦ40 | 173 | M22*1.5 | 30-36° |
