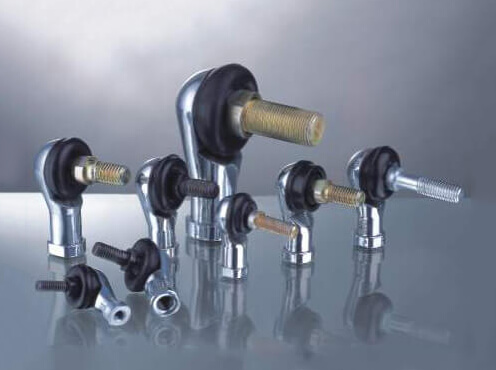

变速操纵球头A型
技术参数:
圆周摆动：灵活，无卡滞现象;
球面间隙：轴直角方向0.025~0.065mm, 轴方向≤0.3mm；
螺纹精度："6H"级;
球头连杆: 轴承钢球，40Cr钢，35#钢;
球 座: 高强度的锌合金、铝镁合金等;
动态试验: 120°C 到 -40°C，100万次后功能正常;
参考标准：QC/T327-1999及相关标准；
防光罩内注入适量的润滑脂。
| 产品型号 | 尺寸 | 螺纹 | 静负荷 | 摆角 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | I | I1 | I2 | S | M | M1 | KN | 2θ | |
| USJ-A5 | 27 | 14 | 21 | 8 | 10 | 9 | M5-6H | M5-6h | 2.2 | 45° |
| USJ-A6 | 30 | 15 | 26 | 11 | 12 | 11 | M6-6H | M6-6h | 3.5 | 45° |
| USJ-A8 | 38 | 19 | 31 | 13 | 14 | 14 | M8-6H | M8-6h | 8 | 45° |
| USJ-A10 | 43.5 | 22 | 37.5 | 21 | 16.5 | 17 | M10-6H | M10-6h | 10 | 45° |
| USJ-A12 | 50 | 25 | 42 | 18 | 19 | 19 | M12-6H | M12-6h | 12 | 45° |
| USJ-A14 | 57 | 26 | 56 | 22 | 21.5 | 22 | M14-6H | M14-6h | 19.8 | 45° |
| USJ-A16 | 64 | 32 | 60 | 23 | 23.5 | 22 | M16*1.5-6H | M16*1.5-6h | 26 | 35° |
| USJ-A18 | 71 | 34 | 68 | 25 | 26.5 | 27 | M18*1.5-6H | M18*1.5-6h | 33 | 35° |
| USJ-A20 | 77 | 35 | 68 | 25 | 27 | 30 | M20*1.5-6H | M20*1.5-6h | 49 | 35° |
| USJ-A22 | 84 | 41 | 70 | 26 | 28 | 32 | M22*1.5-6H | M22*1.5-6h | 48 | 27° |
