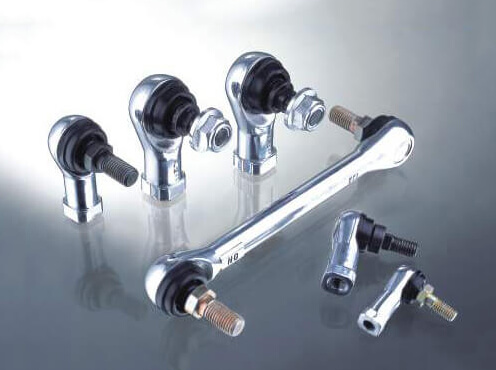

变速操纵球头AT型

  • 视频
  • 图片
  • 技术文件
    • PDF下载
    发送询盘
    上一个 下一个

    技术参数:

    圆周摆动：灵活，无卡滞现象;

    球面间隙：轴直角方向0.025~0.065mm, 轴方向≤0.3mm；

    螺纹精度："6H"级;

    球头连杆: 轴承钢球，40Cr，35#钢;

    球 座: 高强度的锌合金、铝镁合金等;

    动态试验: 120°C 到 -40°C，100万次后功能正常;

    参考标准：QC/T327-1999及相关标准；

    防光罩内注入适量的润滑脂。

    产品型号 尺寸 螺纹 静负荷 摆角
    L L1 I I1 I2 S A M M1 KN 2θ
    USJ-AT6-SF 30 16 26 11 11 11 6 M6-6H M6-6h 3.96 40°
    USJ-AT6-LJ 30 16 26 11 11 11 10 M6-6H M6-6h 3.96 40°
    USJ-AT8-SF 36 19 31 14.5 12 14 8 M8-6H M8-6h 6.57 40°
    USJ-AT8-LJ 36 19 31 14 12 14 12 M8-6H M8-6h 6.57 40°
    USJ-AT10-SF 43 23 38 17 15 17 10 M10*1.25-6H M10*1.25-6h 11.3 40°
    USJ-AT10-LJ 43 23 37 17 15 17 14 M10*1.25-6H M10*1.25-6h 11.3 40°
    USJ-AT12-SF 50.5 27 38 17 17 19 10 M12*1.25-6H M10*1.25-6h 16.4 40°
    USJ-AT12-LJ 50.5 27 42 19 17 19 17 M12*1.25-6H M12*1.25-6h 16.4 40°
    USJ-AT14-SF 57 30 56 21.5 19 22 14 M14*1.5-6H M14*1.5-6h 19.8 40°
    USJ-AT14-LJ 57 30 56 21.5 22 22 19 M14*1.5-6H M14*1.5-6h 19.8 40°
    USJ-AT16-SF 64 34 60 23.5 22 24 16 M16*1.5-6H M16*1.5-6h 26.9 30°
    USJ-AT16-SF 64 34 60 23.5 22 24 22 M16*1.5-6H M16*1.5-6h 26.9 30°
